Figur 197
Schachtabdeckungen
Schachtabdeckungen
Klasse
Klasse E600
Nennweite
Ø800
Eigenschaften
Vollguss - Abdeckung
Verriegelt
Dichtende Einlage
Wasser- & geruchsdicht
Rückstausicher bis 2.0 bar Innendruck
Spezifikation/Hinweis
Schlüssel-Nr. 4-9400
Riegel-Nr. 197-1
Schraubenabdeckungen-Nr. 131-2
Mit Betonsockel
Einbau
Auf Zementrohr oder Ortsbeton
Dokumente
» BGS-Figurenblatt 197
Abmessung / Gewicht
| Rahmen | LW | 800 |
| R | 1300 | |
| H | 200 | |
| Deckel | D | 872 |
| Gewicht | kg | 436 |
Zubehör
Allzweckschlüssel
4-9400
4-9400
Vierkantschlüssel aus Guss,
17mm/13mm.
Passend zu Figuren:
131, 135, 136, 180V, 182V, 184V, 186V, 190V, 137, 193, 194, 195, 197, 316, 320, 480V, 490V, 639V, 2124, 2126, 2152, 2175, TCG
17mm/13mm.
Passend zu Figuren:
131, 135, 136, 180V, 182V, 184V, 186V, 190V, 137, 193, 194, 195, 197, 316, 320, 480V, 490V, 639V, 2124, 2126, 2152, 2175, TCG

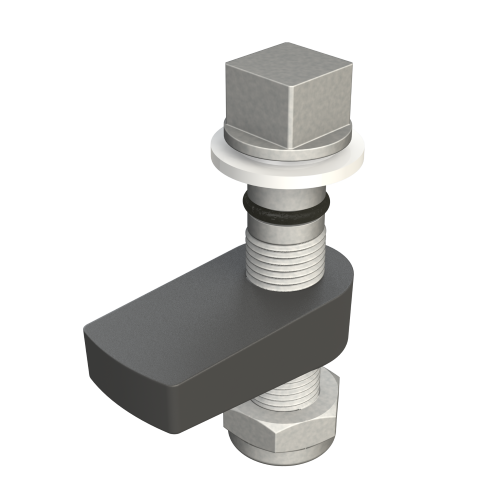

Verriegelungsset: Vierkantschraube, Dichtung, Riegel & Mutter
197-1
197-1
Schraubenabdeckung
131-2
131-2
